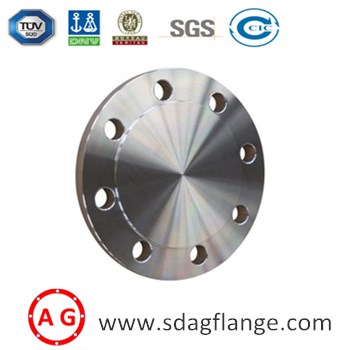

Kapag pumipili ng blind flange para sa iyong piping system, ang pag-unawa sa mga nauugnay na pamantayan ng industriya ay mahalaga sa pagtiyak ng kaligtasan, pagiging tugma, at pangmatagalang pagganap. Bilang isang pangunahing bahagi na ginagamit upang i-seal ang dulo ng isang pipeline o sisidlan, ang isang blind flange ay dapat matugunan ang mahigpit na mga detalye upang mahawakan ang presyon, temperatura, at mga kondisyon sa kapaligiran. Sa ibaba, pinaghiwa-hiwalay namin ang mahahalagang pamantayan at parameter na tumutukoy sa isang mataas na kalidad na blind flange.
Ang mga blind flanges ay ginawa ayon sa mga pamantayang kinikilala sa buong mundo upang magarantiya ang pagkakapareho at pagiging maaasahan. Ang pinaka-tinatanggap na mga pamantayan ay kinabibilangan ng:
ASME B16.5: Sinasaklaw ng pamantayang ito ang mga dimensyon, pagpapaubaya, at mga rating ng pressure-temperature para sa pipe flanges, kabilang ang blind flanges, sa mga sukat na hanggang 24 pulgada.
ASME B16.47: Naaangkop para sa mas malalaking blind flanges (mahigit sa 24 pulgada), ang pamantayang ito ay tumutukoy sa mga kinakailangan para sa series A at B flanges.
ASTM A105/A105M: Karaniwang detalye ng materyal para sa mga bahagi ng carbon steel na ginamit sablind flanges.
EN 1092-1: Ang European standard para sa mga flanges, na nagbibigay ng mga kahulugan, uri, at sukat.
MSS SP-44: Nakatuon sa steel pipeline flanges, kabilang ang mga blind type, para sa mga high-pressure na application.
Tinitiyak ng mga pamantayang ito na ang bawat blind flange ay ginawa nang may pare-parehong kalidad at mga katangian ng pagganap.
Kapag sinusuri ang isang blind flange, isaalang-alang ang mga sumusunod na parameter upang matiyak na nakakatugon ito sa iyong mga kinakailangan sa proyekto:
Mga Marka ng Materyal:
Carbon Steel: ASTM A105, A350 LF2
Hindi kinakalawang na asero: ASTM A182 F304, F316
Alloy Steel: ASTM A182 F11, F22
Mga Rating ng Presyon:
Ang mga blind flanges ay na-rate batay sa kanilang kakayahang makatiis ng presyon sa mga partikular na temperatura. Kasama sa mga karaniwang rating ang:
150 PSI
300 PSI
600 PSI
900 PSI
1500 PSI
2500 PSI
Mga sukat:
Kabilang sa mga pangunahing dimensyon na parameter ang diameter sa labas, diameter ng bilog ng bolt, at kapal. Nasa ibaba ang isang reference table para sa mga karaniwang laki:
| Sukat (NPS) | Labas na Diameter (OD) | Diameter ng Bolt Circle | kapal | Bilang ng Bolt Holes |
|---|---|---|---|---|
| 1/2 | 3.75 in | 2.38 in | 0.44 in | 4 |
| 2 | 6.00 in | 4.75 in | 0.69 in | 8 |
| 4 | 9.00 in | 7.50 in | 0.88 in | 8 |
| 8 | 13.50 in | 11.75 in | 1.25 in | 12 |
| 12 | 19.00 in | 17.00 in | 1.62 in | 16 |
| 16 | 22.50 in | 20.25 in | 1.88 in | 20 |
Mga Uri ng Mukha:
Nakataas na Mukha (RF)
Flat Face (FF)
Ring-Type Joint (RTJ)
Ang bawat blind flange ay idinisenyo upang tumugma sa mga partikular na configuration ng piping at mga hinihingi sa pagpapatakbo. Ang tamang pagpili ng materyal at pagsunod sa mga dimensional na pamantayan ay mahalaga para sa leak-proof at matibay na pagganap.
Ang isang blind flange ay karaniwang ginagamit sa mga industriya tulad ng langis at gas, pagproseso ng kemikal, paggamot ng tubig, at pagbuo ng kuryente. Kapag pumipili ng blind flange, palaging i-verify na ito ay sumusunod sa nauugnay na mga pamantayan ng ASME, ASTM, o EN. Bukod pa rito, tiyakin ang pagiging tugma sa materyal ng tubo at mga kondisyon ng media (hal., maaaring mangailangan ng hindi kinakalawang na asero o coated flanges ang mga corrosive na kapaligiran).
Sa kabuuan, ang pag-unawa sa mga pamantayan at parameter para sa mga blind flanges ay nakakatulong sa paggawa ng matalinong mga desisyon para sa iyong mga proyektong pang-imprastraktura. Para man sa pansamantalang sealing o permanenteng paghihiwalay, tinitiyak ng mahusay na ginawang blind flange ang integridad at kaligtasan ng system.
Kung ikaw ay lubhang interesado saShandong Aiguo Forgingng mga produkto o may anumang katanungan, mangyaring huwag mag-atubilingmakipag-ugnayan sa amin!
